Da DDR5-Speicher zum neuen Standard für moderne Computerplattformen wird, drehen sich viele Diskussionen um höhere Frequenzen, größere Kapazitäten und eine verbesserte Bandbreite. Eine der wichtigsten architektonischen Änderungen bei DDR5 liegt jedoch nicht in der Geschwindigkeit, sondern in Energieverwaltung.
Im Gegensatz zu DDR4-Speicher verfügen DDR5-Module über einen Integrierte Schaltung für die Stromversorgung (PMIC) direkt auf dem Modul. Diese Konstruktionsänderung verändert grundlegend die Art und Weise, wie der Speicher Strom aufnimmt und reguliert, was sich auf die Systemstabilität, die Signalintegrität und die Effizienz auswirkt.
Das Verständnis dafür, warum bei DDR5 ein PMIC eingeführt wurde, hilft nicht nur dabei, die Funktionsweise der Technologie zu erklären, sondern auch zu verstehen, wie sich moderne Speicherplattformen weiterentwickeln, um den steigenden Leistungsanforderungen gerecht zu werden.
DDR4 vs. DDR5: Ein Wandel in der Speicherarchitektur
In DDR4-Systemen wird die Spannungsregelung für Speichermodule in erster Linie durch den Spannungsreglermodule (VRMs) des Motherboards. Das Motherboard versorgt die DIMM-Steckplätze mit einer stabilen Spannung, und die Speichermodule selbst sind auf diese externe Spannungsregelung angewiesen.
Diese Architektur hat sich bei DDR4 bewährt, wo die Frequenzen in der Regel zwischen 2133 MT/s bis etwa 3200 MT/s in Standardkonfigurationen. Bei diesen Geschwindigkeiten konnte das Motherboard über mehrere DIMM-Steckplätze hinweg eine ausreichende Spannungsstabilität gewährleisten.
Mit steigenden Speichergeschwindigkeiten wird es jedoch immer schwieriger, eine stabile Stromversorgung über das gesamte Motherboard hinweg aufrechtzuerhalten. Signalintegrität, Spannungsschwankungen und elektrisches Rauschen können die Speicherleistung beeinträchtigen.
DDR5 begegnet dieser Herausforderung, indem es einen Teil der Verantwortung für die Leistungsregelung verlagert vom Mainboard zum Speichermodul selbst.
Die Funktion des PMIC im DDR5-Speicher
Die Integrierte Schaltung für die Stromversorgung (PMIC) ist für die Umwandlung und Regelung der eingehenden Stromversorgung direkt auf dem DDR5-Modul zuständig.
Anstatt mehrere geregelte Spannungen bereitzustellen, liefert das Motherboard nun eine höhere Eingangsspannung – in der Regel etwa 5 V—zum DIMM. Der PMIC wandelt diese Leistung dann vor Ort in die spezifischen Spannungen um, die von den Speicherkomponenten benötigt werden.
Diese lokalisierte Regelung bietet mehrere Vorteile:
-
Präzisere Spannungsregelung
-
Geringeres Stromrauschen
-
verbesserte Stabilität bei höheren Frequenzen
-
bessere Skalierbarkeit für zukünftige Speichergeschwindigkeiten
Da die Regelung näher an den DRAM-Chips selbst erfolgt, kann das System stabilere Stromversorgungsbedingungen aufrechterhalten, selbst wenn die Speicherbandbreite weiter zunimmt.
Unterstützung höherer Frequenzen und größerer Kapazitäten
DDR5 bietet im Vergleich zu DDR4 eine deutlich höhere Bandbreite. Standard-DDR5-Speicher beginnt bei 4800 MT/s, wobei viele Module bei 5600 MT/s, 6400 MT/s oder höher je nach Plattform.
Mit steigender Frequenz reagiert der Speicher empfindlicher auf Spannungsschwankungen und Signalrauschen. Selbst geringe Schwankungen können die Stabilität beeinträchtigen, insbesondere bei Modulen mit hoher Dichte oder in Multi-DIMM-Konfigurationen.
Durch die Integration des PMIC in das Modul kann DDR5 präzisere Spannungsregelung und schnellere Leistungsreaktion, was höhere Betriebsfrequenzen und eine verbesserte Signalintegrität ermöglicht.
Diese Änderung bereitet das Speicher-Ökosystem zudem auf zukünftige Skalierungen vor, da davon ausgegangen wird, dass die DDR5-Spezifikationen im Laufe der Zeit immer höhere Geschwindigkeiten erreichen werden.
Auswirkungen auf die Systemstabilität
Der Einsatz eines PMIC kann die Speicherstabilität auf verschiedene Weise verbessern.
Erstens verkürzt die dezentrale Stromversorgung die Strecke, die der geregelte Strom über das Motherboard zurücklegen muss. Dies trägt dazu bei, elektrische Störungen und Spannungsabfälle zu minimieren.
Zweitens ermöglicht der PMIC eine gleichmäßigere Spannungsregelung über verschiedene DIMM-Steckplätze hinweg, was insbesondere in Systemen mit mehreren Speichermodulen von Bedeutung ist.
Drittens bringt DDR5 auch weitere architektonische Verbesserungen mit sich, wie zum Beispiel zwei 32-Bit-Kanäle pro DIMM, die in Verbindung mit dem verbesserten Energiemanagement-Konzept die Effizienz und die Datenverarbeitung optimieren.
Zwar beseitigt PMIC nicht alle Kompatibilitätsprobleme – insbesondere bei Speicherkonfigurationen mit sehr hohen Frequenzen –, doch bietet es im Vergleich zur DDR4-Stromversorgungsarchitektur eine solidere Grundlage für einen stabilen Betrieb.
Eine neue Ebene der Designkomplexität
Zwar verbessert der PMIC das Energiemanagement, doch bringt er auch neue Aspekte bei der Entwicklung mit sich.
Hersteller von Speichermodulen müssen den PMIC sorgfältig auswählen und konfigurieren, um eine zuverlässige Spannungsumwandlung und thermische Leistung zu gewährleisten. Komponenten zur Spannungsregelung erzeugen Wärme, und diese zusätzliche thermische Belastung muss bei der Konstruktion des Moduls berücksichtigt werden.
Für Systemintegratoren und OEM-Hersteller bedeutet dies, dass Die Qualitäts- und Validierungsprozesse für Module gewinnen noch mehr an Bedeutung, insbesondere bei der Bereitstellung von Systemen in großem Maßstab.
Zuverlässige DDR5-Module erfordern nicht nur hochwertige DRAM-Chips, sondern auch eine gut konzipierte Stromversorgungsschaltung.
Die Rolle der Validierung und der Komponentenkontrolle
Da DDR5-Module mehr Funktionen integrieren als frühere Generationen, müssen die Hersteller gründliche Test- und Validierungsverfahren durchführen.
Zu den wichtigsten Faktoren zählen:
-
Konfiguration und Zuverlässigkeit von PMICs
-
Kompatibilität von DRAM-Chips
-
Leiterplattenlayout und Signalführung
-
thermisches Verhalten unter Dauerbelastung
Eine sorgfältige Auswahl der Komponenten und Stabilitätstests tragen dazu bei, dass die Speichermodule über verschiedene Plattformen hinweg und in langfristigen Betriebsszenarien eine gleichbleibende Leistung aufweisen.

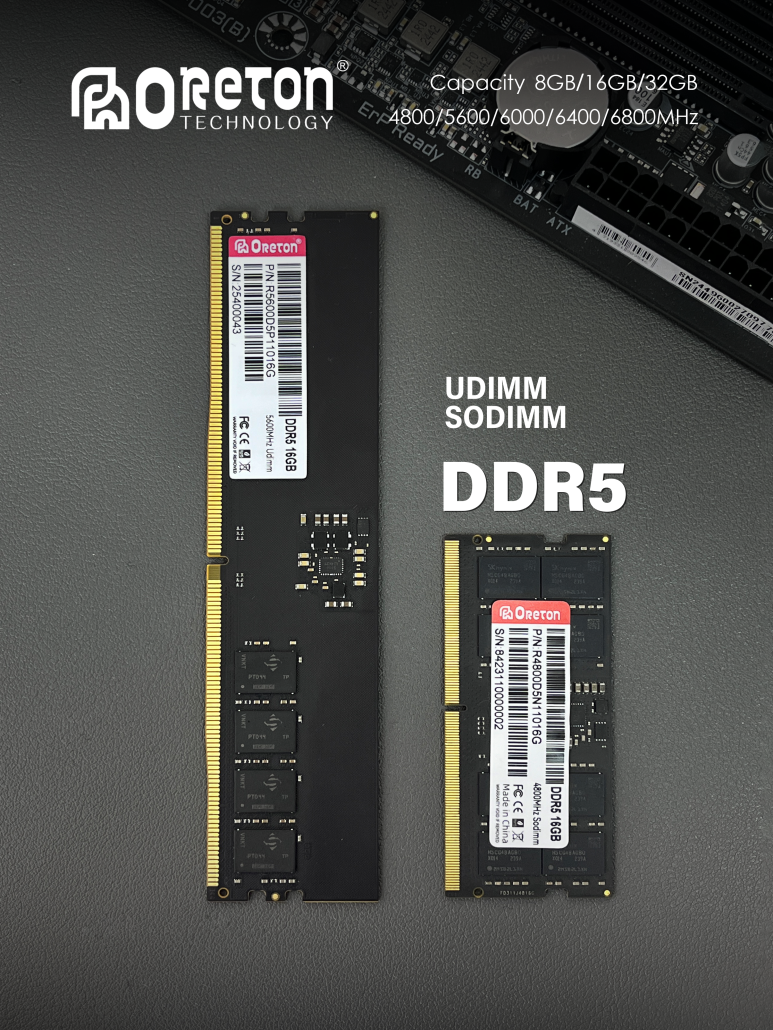

Oreton: Stabiler DDR5-Speicher für zuverlässige Systeme
Bei Oreton werden DDR5-Speichermodule mit Schwerpunkt auf Stabilität, Kompatibilität und plattformübergreifende, gleichbleibende Leistung.
Durch die Kombination sorgfältig ausgewählter DRAM-Komponenten mit bewährten Moduldesigns sind die Speicherlösungen von Oreton darauf ausgelegt, in einer Vielzahl von Systemumgebungen zuverlässig zu funktionieren. Jede Charge durchläuft vor dem Versand zusätzliche interne Prüfverfahren, wodurch ein stabiler Betrieb und extrem niedrige Rücklaufquoten im praktischen Einsatz gewährleistet werden.
Für Partner, die nach zuverlässigen Speicherlösungen suchen, geht es nicht nur um höhere Frequenzspezifikationen – sondern ausgewogene Leistung, gestützt durch ein stabiles Energiemanagement und gleichbleibende Fertigungsqualität.
